Электропроводка для бани и сауны | Как сделать освещение в парилке своими руками

Основные характеристики температурного режима и влажности воздуха в банях:

Повышенная влажность и высокая температура в одинаковой степени отрицательно могут сказаться на состоянии электропроводки и создать пожароопасную ситуацию.

Что необходимо знать перед тем, как начать монтаж электропроводки

1. Ознакомиться с Правилами устройства электроустановок (ПУЭ). На территории России действует 7-е издание этого документа.

   В этих Правилах, в разделе 7, вы найдете четкие требования к установке электропроводки и электроприборов в помещениях с повышенной влажностью и температурой.

2. Начертить схему электропроводки в бане и определиться, где и какое оборудование будет установлено в бане, где и какие будут установлены светильники, розетки, выключатели, какие провода и сколько их в метраже вам понадобится для уличной и внутренней проводки. От количества электрооборудования и осветительных приборов зависит выбор сечения проводов.

3. Научиться правильно рассчитать мощность (нагрузку), которую будет нести ваша электросеть в бане, определиться с оптимальной освещенностью помещения.

4. Изучить вопрос заземления отдельно стоящего строения а также, обладать информацией о местной электросети, поскольку наши сети ранее не предусматривали заземление в каждом отдельном доме.

Предварительная подготовка

Требования

1. Все кабели прокладываются только в строго горизонтальном либо вертикальном направлениях.

2. Углы поворотов проводов прокладываются только под прямым углом (90 градусов).

3. Горизонтальная линия проводки может располагаться не ближе, чем 10—20 см от потолка и должна проходить параллельно ему.

4. Расстояние проводов от дверей должно быть более 10 см. То же самое касается переключателей возле окна.

5. От металлических предметов, батарей провода должны прокладываться на расстоянии не ближе, чем 50 см.

6. Переключатели могут быть расположены на высоте до 1 метра от поверхности пола.

7. Розетки по евростандарту располагают на расстоянии 30 см от уровня пола.

8. От двери душевой кабины розетки и выключатели могут располагаться не ближе, чем 60 см.

9. Разводка кабелей от распределительного щита производится цельным куском кабеля.

10. Проводку можно соединять только в соединительной (распаечной) коробке, которая имеет высокую степень защиты от влаги и пыли.

11. Электрический щиток монтируется максимально близко к входу подводящего кабеля.

Запрещено

1. Прокладывать провода напротив дверных проходов и в углах стен.

2. На один переключатель подключать более двух светильников.

3. Не допускается никаких сгибов и перекручивания проводов.

4. Не допускаются скрутки проводов — соединения проводов могут быть только с помощью спайки, сварки, винтовых или болтовых сжимов и клемм.

5. Прятать и скрывать распределительные (соединительные) коробки.

И еще несколько предварительных рекомендаций:

• Перед началом монтажа прорисуйте на стенах карандашом основные трассы проведения кабелей (по уровню) и обозначьте точки оборудования, светильников, выключателей, розеток.

• Схему электрической сети сохраните на бумажном носителе на случай, если придется делать ремонтные работы в будущем

Особенности подключения электропроводки в банях и саунах

Проведение электропроводки в местах повышенного риска поражения током и пожарной небезопасности, каковыми являются баня или сауна, требует соблюдения особых правил.

Обязательные условия

В части электропроводки:

• Необходимо протянуть отдельную, самостоятельную линию поступления электроэнергии от главного распределительного щита с отдельным защитным автоматом, а также смонтировать обособленный контур заземления.

• По рекомендациям ПУЭ в парилке следует применять проводку, способную выдержать температуру до 170—180 градусов.

• Согласно требованиям ПУЭ, следует применять скрытую систему электропроводки, в то же время допускается открытая прокладка проводов. Открытая электропроводка допускается в деревянных стенах бани, то есть провода могут вестись по поверхности стен, а следовательно располагать их лучше в менее заметных местах. В кирпичных стенах электропроводка должна быть скрытой, то есть проходить за слоем штукатурки.

• Электрические провода не должны касаться непосредственно деревянных стен или деревянных отделок. Поэтому проводку производят в закрытых коробах либо по огнеупорной поверхности (трассе). Для этого под любое электрооборудование, розетки и выключатели подкладывают специальные термостойкие подкладки из керамики или листов ацэида, или полоски асбеста ( не менее 3-х мм толщиной и 10 мм выступа за кабель с обеих сторон), которые служат отличным изолирующим материалом. Из термостойкого материала, не проводящего ток, монтируется трасса. Нужно заранее рассчитать расстояние между объектами с тем, чтобы укрепить изоляторы на приблизительно одинаковом расстоянии друг от друга. На бревенчатых стенах по горизонтальным линиям изоляторы крепятся вдоль бревна на расстоянии 35—40 см друг от друга. По вертикальным линиям установки электроприборов изоляторы устанавливаются по два на каждое бревно. Изоляторы прикручивают саморезами при помощи шуруповерта под углом 45 градусов вверх и вниз.

В части приборов и оборудования:

1. УЗО (устройство защитного отключения) в распределительном щите является обязательным условием применения. Задачей УЗО является сравнение тока, проходящего по фазе и нулю. И если разница этих значений больше предельного порога УЗО (то есть происходит утечка тока), то УЗО автоматически отключит фазу и нуль. Для бань используется УЗО на 5—10мА.

2. Розетки в бане должны выдерживать нагрузку в 10—16 А, быть в брызгозащитном исполнении, с крышками, класса защиты IP-44 и выше. То же касается выключателей, соединительных коробок и светильников.

3. Электрооборудование допускается использовать только специально предназначенное для использования в помещениях с повышенной влажностью. Всю невстроенную в электронагреватель аппаратуру лучше размещать вне саун.

4. если она размешена в парилке, то ПУЭ настаивает на применении ограничителя температуры, благодаря которому при достижении температуры до отметки в 140 градусов, электропечь будет отключена от напряжения.

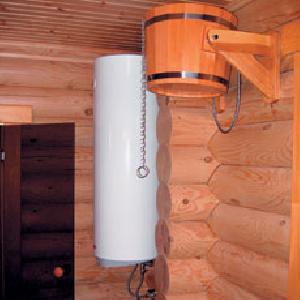

5. может быть установлена в моечной, в углу, поближе к двери или в предбаннике. Если же вы собираетесь устанавливать печь-каменку, то ее необходимо располагать таким образом, чтобы дымовая труба по длине была как можно меньших размеров, а также ее нужно оградить термостойкими перилами, во избежание пожара.

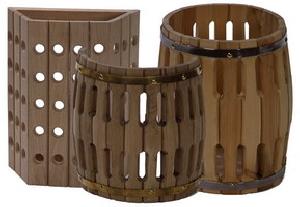

6. для парной должны быть с деревянным абажуром, термостойким, влагонепроницаемым плафоном и керамическим патроном. Металлические части светильников должны быть заземлены. В моечной подойдет любой светильник, предназначенный для ванных комнат. Рабочее напряжение не должно быть выше 24 Вольт в светильниках.

7. должны подключаться к кабелю непосредственно после его выхода из стены или потолка, с тем чтобы максимально исключить прохождение проводов по стенам в парной и моечной.

Запрещается

В части электропроводки:

1. Не допускается скруток, разрывов и соединений проводов в моечной и парной.

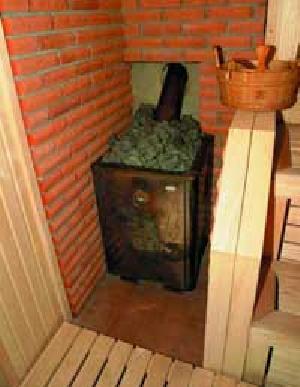

2. Категорически запрещено вести электрический кабель над печкой.

3. Не допускается проведение кабелей в металлических трубах, рукавах или с металлическими оболочками, а также по жестяным поверхностям.

В части приборов и оборудования

1. Розетки штепсельные, переключатели и соединительные коробки не допускаются к установке в парилке, моечных помещениях и в помещениях, содержащих нагреватели для бань и саун, их устанавливают в предбаннике либо в комнате отдыха.

2. Электронагреватель также лучше разместить в другой комнате.

Некоторые общие рекомендации

• Светильники для бани лучше всего использовать настенные боковые, с мягким, рассеянным освещением.

• Количество светильников и их размещение зависит от площади помещения.

• Приветствуется также естественное освещение, для чего достаточно одного окна.

• В подвесных светильниках лучше использовать лампы не более 60 Вт.

• Освещение парилки можно также устроить, если сделать перегородку с предбанником из термостойких стеклоблоков или же смонтировать стеклянную дверь.

• Самым безопасным вариантом освещения на сегодняшний день является оптическое волокно, ведь оно не проводит электричество, а света вполне достаточно. Оно успешно применяется в турецких банях.



• Дополнительное оборудование, которое вы захотите разместить в бане должно быть учтено в схеме электропроводке:

  1. Кондиционер
  2. Стиральная машина
  3. Электрочайник

  4. Альтернативная система электропитания, на случай перебоев снабжения электроэнергии.

• Также для освещения бани, в особенности в парилке либо душе, можно рекомендовать использовать напряжение 12—36 В, но в этом случае вам понадобится понижающий трансформатор.

Типы электропроводок - преимущества, недостатки

Монтаж электропроводки в бане может быть осуществим двумя методами:

• открытым (накладным)

• скрытым (внутренним)

Открытый монтаж электрических сетей предусматривает прокладку проводов в:

• стальных коробах (кабель-каналах),

• гофрорукаве

• лотках

• электротехнических плинтусах.

Справка:

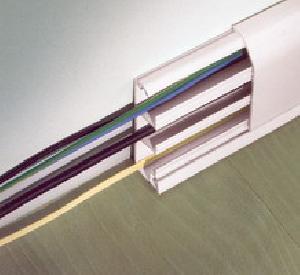

Короб представляет собой конструкцию квадратного, треугольного либо прямоугольного вида, с плоским основанием, внутри которой прокладываются все кабеля в помещении. Короба открытого типа называют лотками. Кабель-каналы изготовлены из специальных невозгораемых материалов.

Проводка прокладывается поверх:

• стен

• потолков

• опор

Для этой цели используются:

• струны

• тросы

• изоляторы

• ролики

Важно!

Внутри трубопроводов не допускается никаких соединений либо повреждений проводов Кабель-каналы могут быть заполнены проводами не более, чем на 60 % для того, чтобы исключить перегрева коммуникаций и, соответственно, опасности короткого замыкания.

Преимущества

• Монтаж дешевле, поскольку исключается штробление стен

• Упрощаются ремонтные работы

Недостатки

• Неэстетический внешний вид

• Проводка в кабель-каналах по деревянным конструкциям может привести со временем к деформации пластиковых коробов.

• Гофротрубу сложно проложить идеально ровно и она накапливает пыль.

Скрытый монтаж электропроводки предусматривает прокладку кабелей в закрытых коробах внутри конструкций строения:

• в стене

• в потолке

• в перекрытиях

• в бороздах под штукатуркой

• под съемным полом

• внутри строительных конструкций.

В этом случае пристальное внимание следует уделить стыкам кабелей, в частности, их изоляции. А если конструкции строения выполнены из дерева, то обязательно подкладывают изолирующий материал снизу и сверху провода.

ПУЭ рекомендует скрытый вариант электропроводки в банях.

Достоинства скрытой проводки:

• Пожаробезопасна и защищена от влаги, так как доступ воздуха и влаги к проводам существенно ограничен

• Безопасна в плане случайных прикосновений к токоведущим жилам

• Срок эксплуатации выше, чем у открытой проводки, так как исключены любые механические повреждения

• Эстетичный вид

Недостатки скрытой проводки:

• Ограниченный доступ к проводке, в случае устранения неисправностей

• Трудоемкий монтаж

Виды проводов для бани

Для воздушной электропроводки самым надежным проводом на сегодняшний день является СИП(самонесущий изолированный провод), который присоединяется одним концом к магистрали, а другим — к конструкции ввода на стене сооружения.

Справка

СИП представляет собой скрученные в жгут фазный, нулевой и дополнительный провода, не нуждается в несущем тросе и монтируется к опорам либо к стене зданий при помощи линейной арматуры (анкерных зажимов).Минимальное сечение — 16 кв.мм. Провод с таким сечением пропускает ток до 63 А.

Для бани, по требованиям ПУЭ, сечение провода не должно быть меньше 16 кв.мм, а большее сечение для бани ни к чему.

Достоинства СИП

• Провода не схлестываются, а значит исключается короткое замыкание

• В зимний период на проводах не образуется ледовая корка

• имеет специальное атмосферостойкое покрытие, устойчивое к атмосферным перепадам температур. Такой провод актуально использовать на побережье моря.

• Провода не подлежат вторичной переработке, следовательно исключено воровство

• Простота монтажных работ за счет наличия специальных зажимов

• Высокая механическая прочность, что исключает обрывы линий

• СИП можно прокладывать по фасадам зданий

• СИП можно прокладывать в совместной подвеске с линиями связи и проводами высокого и низкого напряжения, что может дать экономию на опорах.

• Срок их эксплуатации более 25 лет

Недостатки СИП

• В сравнении с неизолированными проводами, которые повсеместно можно встретить в частных секторах, затраты по прокладке СИП повышаются примерно на 20 %. Стоимость СИП с сечением 16 кв.мм колеблется в пределах 20—30 руб за п.м.

• Отсутствие гибкости, их сложно ввести в автомат защиты.

Для подземной электропроводки используется бронированный силовой кабель с медными жилами марки — ВБбШв и ВБбШвнг.

Преимущества ВБбШв

• Кабель марки ВБбШв очень надежен, благодаря использованию в нем стальной оплетки

• Кабелю не грозит земляная усадка

• Кабелю не страшны грызуны

Недостатки ВБбШв

• высокая стоимость, которая колеблется в пределах 200 руб/п.м.

Для внутренних помещений (но не в парилку) применяются провода — типа NYM, ВВГ.

• Для осветительных приборов можно использовать кабель ВВГнг-LS сечением 3х1,5

• рекомендуется использовать ВВГнг-LS сечением 3х2,5

• Для парилки и электропечи должен использоваться специальный кабель с максимально термостойкой изоляцией, способной выдержать температуру до 180 градусов и высокую мощность потребления, с медными жилами (алюминиевые провода в бане проводить нельзя).

  К ним относятся провода марки ПМТК, ПРКА, РКГМ, ПГРК или ПРКС. До монтажной коробки, которая должна быть расположена вне территории высоких температур, вы ведете один из предложенных термостойких проводов, а от коробки до щита можно вести кабель типа ВВГ или NYM.

• В деревянной бане можно прокладывать провод марок АПРН, ПРН, АВРН, ПРВД, с двойной изоляцией. Если в деревянной бане однофазная электропроводка, то питающий кабель должен иметь три жилы. Можно также использовать провода марок АПВ, ПВ, АППВ и ППВ

Преимущества

• Провода марок ВВГ и NYM рассчитаны на максимальную температуру до 70 градусов.

• Они не поддерживают горение

• Устойчивы к окислительным процессам

Важно!

Для бани все кабели должны иметь:

• двойную изоляцию, идеальной является изоляция «резина в резине»

• быть медными, если предназначены для внутренней разводки

• защищены водонепроницаемыми оболочками

• быть трехжильными, чтобы имелась возможность заземления приборов и розеток.

Устройство электропроводки внутри бани

• Прокладка проводов осуществляется в нижней части каркаса стен. Ввод провода в розетки, выключатели нужно производить снизу или сбоку, сделав V-образное колено (петельку), чтобы конденсат не проникал вовнутрь.

• В парилку кабель ввести через стену или потолок в том месте, где будет располагаться светильник. Свободные концы проводов должны иметь достаточную длину для свободного подключения светильников.

• Установленные в парилках и моечной металлические части электроприборов должны быть заземлены. Для этого используют трехжильный кабель, два провода из которого подключают к фазе и нулю, а третьим проводом зануляют, подключая его к арматуре и ведя к домовому щиту либо к вводному ящику на участке и соединяя его с нейтралью.

• Все розетки должны быть защищены дифференциальными автоматами, а в помещениях повышенной влажности должны быть установлены УЗО с током срабатывания 10 мА.

• В комнате отдыха все провода, без соединений и каких-либо сращиваний, ведутся к щитку.

• Щиток предлагается размещать либо в комнате отдыха, либо в тамбуре. Все провода, идущие от розеток, выключателей, вводных автоматов соединяются на щитке.

Устройство электропроводки снаружи

Существует два способа подведения электричества к бане:

• воздушный

• подземный

Воздушный способ монтажа

Воздушный способ монтажа предусматривает прокладку провода от распределительного щита к строению бани по воздуху и имеет определенные требования по высоте.

• Над проезжей частью провод должен располагаться на высоте не ниже 6 метров над уровнем земли.

• Над пешеходной частью — не ниже 3,5 метров.

• В строение бани кабель должен входить на высоте не ниже 2,75 метров от поверхности земли.

• При расстоянии по воздуху от магистрали до дома более 25 метров необходимо устанавливать дополнительную опору.

Ввод электропроводки в дом с помощью СИП.

Перед началом монтажа в местном Энергосбыте рекомендуется получить характеристику технических условий и согласовать порядок ввода электропроводки в дом, чтобы в будущем не иметь никаких разногласий с представителями этой организации.

Наши рекомендации сводятся к следующему:

• Для однофазного ввода количество жил СИП на ввод должно быть две, для трехвазного — четыре.

• Если использовать штатные прокалывающие зажимы для СИП, то жилы не нужно будет зачищать. Необходимое количество зажимов определяется в зависимости от количества жил провода. К наружной стене бани СИП крепится с помощью анкерного зажима.

• По стене дома СИП лучше вести в пластиковом коробе или в гофротрубе.

• СИП доводится до места ввода внутрь дома. В отдельном пломбируемом боксе, перед вводом в стену, установите двух- или четырехполюсный автомат, в зависимости от количества фаз. СИП идет до автомата, а от автомата, то есть внутрь помещения, будет идти другой провод, предназначенный для внутренней разводки.

• Номинал автомата выбирайте на порядок выше, чем автомат в вводном распределительном щитке.

• В здание вводится при помощи металлической втулки. Поскольку СИП алюминиевый провод, то внутри помещения его вести нельзя. Для перехода используются герметичные соединители: «медь-алюминий».

• Отверстие в стене, через которое будет проходить вводный кабель необходимо армировать стальной трубой с заземлением.

Ввод электропроводки в дом с улицы

В строение бани (если оно отдельно стоящее) с улицы провод можно ввести с помощью стальной трубы-стойки, которая укрепляется на крыше либо на стене. Диаметр такой трубы должен быть не меньше 20 мм.

• Верхний конец трубы должен быть изогнут полукольцом, для предохранения от влаги.

• Нижний конец трубы, который заделывают в стену строения, прикрепляют с углом наклона в сторону улицы примерно на 5—10 градусов.

• Трубу окрашивают битумным лаком внутри и снаружи и в нижней ее части сверлят отверстие для того, чтобы выходила конденсирующая влага.

• К стене труба крепится хомутами, а верхний конец ее закрепляется оттяжками из стальной проволоки, которые крепятся к крыше сквозными болтами.

• К штырям трубы-стойки крепят изоляторы в виде колпачков.

• Провод воздушной линии ведут к изоляторам и крепят проволокой. Если воздушная линия ответвления выполнена алюминиевым проводом, то крепят алюминиевой проволокой, если провод стальной — то и проволока крепления должна быть стальной оцинкованной.

• К концам проводов ответвления присоединяют при помощи зажимов провода ввода, которые пропущены через трубу-стойку.

Опорные изоляторы используются в монтаже при прокладывании неизолированного многопроволочного алюминиевого провода.

Подземный способ монтажа

• Прокладывать нужно кабель ВБбШв с 4-мя медными жилами сечением 10 кв.мм.

• Роется траншея глубиной 0,7—1 метра.

• В вырытую траншею сначала насыпается песок слоем 10 см, затем укладывается кабель, потом снова песок. Для того, чтобы исключить возможные механические натяжения провода внутри земли, кабель необходимо укладывать с запасом, а именно волнообразно.

• В постройку бани кабель вводится через стальную втулку.

• Перед вводом в щиток кабель зачищают, подключают к автомату, делают заземление и молниезащиту.

• Для прокладки кабеля металлические трубопроводы использовать не рекомендуется, так как они собирают конденсат.

Какая мощность необходима, какие приборы необходимо учитывать

Прежде, чем говорить о мощности и силе тока дадим некоторые вводные определения и пояснения, что такое однофазное, трехфазное подключение, ноль и заземление.

Однофазное подключение

• Любая электрическая цепь состоит из двух проводов:

  • провод, по которому идет ток, называют фазовым или
  • провод, по которому ток возвращается, называют нулевым или

• По одному проводу ток идет к потребителю электроэнергии (например к лампочке), а по другому возвращается обратно. Так работает однофазная сеть.

Схема однофазной цепи

Трехфазное подключение

• Трехфазная цепь включает в себя три фазовых провода и один нулевой.

• При трехфазной сети переменный электрический ток течет по трем проводам и возвращается по одному.

Схема трехфазной цепи:

Энергосбытовые организации подают переменный электрический ток именно по трехфазным сетям — так ток попадает в наши дома. Иногда трехфазная сеть может заводится прямо в дом. В большинстве домов подается однофазная сеть. Узнать, какая сеть подключена к вашему дому очень просто:

• когда во входящем кабеле 2 или 3 провода, значит сеть однофазная

• когда во входящем кабеле 2 или 5 проводов — трехфазная.

Заземление

В однофазной сети это третий провод , который не несет какой-либо нагрузки, а осуществляет предохранительную функцию. Задача этого провода заключается в том, что в случае короткого замыкания избыток тока по этому проводу уйдет в землю.

Схема заземления:

Рассчитать мощность электроприборов как раз необходимо для того, чтобы равномерно распределить их нагрузку по фазам. Следует учитывать также, что современные электрические приборы бывают достаточно большой мощности, которые могут создавать слишком высокую нагрузку для однофазной сети. Поэтому в зависимости от того, сколько и какой мощности электроприборы вы собираетесь подключать на своем участке, вы можете сделать выбор в сторону подключения однофазной либо трехфазной сети.

Преимущества трехфазной сети:

• Возможность использовать большую мощность. Однофазная сеть рассчитана на суммарную мощность примерно 10 кВт, а трехфазная — до 30 кВт и выше. Пример: если от линии электропередач в ваш дом заходит 1 фаза, то при сечении входящего провода 16 кв.мм. суммарная мощность всех приборов может быть не более 14 кВт, а если 3 фазы — то 42 кВт.

• Легко подключать электроприборы с трехфазным питанием, например, электроплиты.

Недостатки трехфазной сети:

• Понадобится стабилизатор, так как при неравномерной нагрузке на одну из фаз, остальные фазы будут работать некорректно.

• В щит необходимо встраивать специальное оборудование, рассчитанное именно на трехфазную сеть.

Рассчитываем мощность

На всех электроприборах (лампочках, электропечах и т.д.) указаны цифры:

• первая цифра — напряжение (варианты: 12, 24 ,220, 380 В)

• вторая цифра — мощность электроприбора (пишется кВт или к

Для расчета необходимого сечения провода воспользуйтесь предложенным примером из таблицы:

Пример для однофазного подключения на 220 В:

• двухжильным проводом — фазная жила и нейтраль, или

• трехжильным проводом — фазная жила, нейтраль, защитный проводник

В нашем примере по расчету достаточно провода с сечением 1,5 кв.мм.

Если вы не хотите вдаваться в формулы и справочники, то можно просчитать нужное сечение провода более упрощенно:

С учетом запаса мощности, на каждые 2 кВт мощности соответствует 1 кв.мм сечения провода. Однако, с повышением сечения это соотношение не является точным.

В нашем примере для 3,1 кВт будет соответствовать проводка с сечением . Однако, при выборе провода следует всегда делать расчеты с запасом примерно в 20—25 %. В нашем примере:

• Мощность с запасом: 3120 х 1,25 = 3900 Вт
• Сила тока: 3900 Вт / 220 = 17,73 А
• Сечение провода: 2,5 кв.мм.

Устройство защитного отключения

Автоматы защиты

Важно!

• Один провод пойдет от основного щита к банному. Он будет нести всю нагрузку, рассчитанную исходя из всех электроприборов. От банного щитка пойдет разветвление проводов.

• Отдельный кабель пойдет на электропечь.

• Отдельный кабель пойдет на розетки и отдельный на освещение.

• Мощность и соответственно сечение провода считается отдельно для каждого отдельного провода, который будет нести именно ему предназначенную нагрузку.

Например, электропечь имеет заявленную мощность 4000 Вт, тогда 4000 Вт х 1,25 = 5000 Вт (расчетная мощность для печи), 5000 / 220 = 22,73 А (сила тока)

Следовательно, сечение провода для печи минимум 2,5 кв.мм. Но, как показывает практика, электрики порекомендуют вам взять провод с сечением 4 кв.мм.

Пример для трехфазного подключения (380В):

• четырехжильным проводом — 3 фазы, нейтраль

• пятижильным проводом — 3 фазы, нейтраль, защитный проводник

В этом случае ток, полученный по расчету однофазного варианта следует поделить на 3. И уже из полученного расчета выбирать сечение проводки.

В нашем примере сила тока — 22,73А / 3 = 7,58 А. Сечение провода можно выбрать меньше, при этом количество жил будет 4 или 5.

Расчет силы тока нам необходим для правильного выбора входного автомата. Автомат рекомендуется выбирать на порядок выше, чем расчетная величина тока. В нашем примере автомат защиты должен быть не ниже 25 А, а еще лучше 32 А (по расчету сила тока 22,73А). Автомат защиты следует выбирать по самому слабому звену в электроцепи. Например, в цепи имеется провод на электропечь, на розетки и на освещение. Соответственно, нужно посчитать потребление тока по каждому из этих звеньев и выбрать автомат защиты, исходя из самого минимального потребителя силы тока. Отходящие автоматы по группам выбирают по такому же принципу.

Выбираем УЗО

УЗО должно быть на номинал выше, чем защитные автоматы. Номинальный ток указывается изготовителем непосредственно на оборудовании УЗО. Это то значение тока, которое УЗО способно пропускать продолжительное время работы и выше которого УЗО будет отключен. Различают УЗО с номинальным током — 6, 10, 16, 25,30, 32, 40, 63, 80, 100,125 А.

То есть, если в нашем примере автомат защиты мы выбираем на 25 А, то достаточным будет установить УЗО на 30мА. Однако, с учетом повышенной влажности в бане рекомендуют устанавливать УЗО на 10 мА. С таким низким порогом УЗО вам не страшен удар током при случайном пробое на корпус, например светильника, при этом повышается вероятность ложных отключений.

Самый надежный вариант — воспользоваться справочником ПУЭ для выбора сечений проводов, автоматов и УЗО, справочник здесь.

Пошаговая установка электропроводки

1. ввод кабеля в баню (см. воздушный или подземный метод)
2. установка щитка в бане
3. разводка кабеля от щитка (см. открытый или закрытый способ проводки)
4. подключение светильников (см. требования к выбору светильников)
5. подключение розеток (см. требования к выбору розеток)
6. подключение электропечи (см. требования к выбору проводов и размещению электропечи)

Устанавливаем щиток

Распределительный щиток в бане несет на себе функцию передачи электроэнергии к потребителям:

• розеткам
• выключателям
• электроприборам

В щиток монтируются: входной автомат, группы отходящих автоматов и УЗО

Требования к месту расположения щитка

• Свободный доступ к щитку

• Проветриваемость, без загромождений

• Не допускается расположение щитка в месте с высокой температурой, например в парилке. лучше всего его расположить в предбаннике или комнате отдыха.

• Желательно, чтобы щиток был освещен естественным источником света.

• Идеальная высота размещения — 1,4 — 1,8 м над поверхностью пола.

Условия подключения

• Фазная жила (по ГОСТу серого цвета) крепится к верхней клемме вводного автомата.

• С нижней клеммы вводного автомата при помощи перемычек фазная жила соединяется с верхними клеммами всех имеющихся отходящих автоматов. Есть другой способ: фазная жила разводится на отходящие автоматы, используя распределительные шинки.

• Нулевая жила (синего цвета) идет на нулевую колодку.

• Защитная жила (желто-зеленая) крепится к защитной колодке или на вваренный болт в самом щите.

• Фазные жилы проводов, отходящих к нагрузке, подключаются к нижним контактам автоматов.

• Входной и отходящий провода укладываются в щитке, а из щитка они выводятся при помощи гофрированных или пластиковых труб из негорючего материала.

• Все автоматы желательно подписать, чтобы знать какой группе потребителей соответствует тот или иной автомат.

• В щите часто хранят схему электропроводки бани.

• Жилы должны быть хорошо зафиксированы в клеммниках. Недостаточная фиксация приводит к нагреванию зажимов и обгоранию контактов, а затем и клеммы.

Выбираем электрооборудование для бани

Электрическая печь призвана преобразовывать электрическую энергию в тепло. Современные электрические печи быстро нагревают камни и создают нужное тепло в бане. Скорость нагрева парной зависит от мощности печи. Печь выбирается в зависимости от объема помещения.

Преимущества электрической печи перед печами-каменками:

• Не занимают много места

• Экологически чисты

• Не отнимают много времени на процесс разогрева помещения

• Можно регулировать нужную температуру

• Способны поддерживать температуру несколько часов.

• Не нужно заботиться о дровах

Выбирая печь для бани обращайте внимание на основные характеристики, которые указаны в паспорте изделия:

• Мощность/напряжение

• На какой объем обогрева помещения рассчитана печь

• Габариты

Чтобы сделать правильный выбор, вы должны знать, что современные электропечи бывают:

• Настенные
• Напольные
• Печи-термосы
• Печи с парогенератором (дают возможность совмещать в одном помещении русскую и финскую варианты парной)

Управление электропечью может быть:

• ручное (со щита управления)

• дистанционное (с ПК, телефона, диспетчерской)

• программное

Хорошо себя зарекомендовали и пользуются популярностью следующие производители:

• Harvia
• Helo
• Tylo
• Sawo

Диапазон цен на средний объем обогрева помещения до 15 кв. м:

Обслуживание и профилактический осмотр электроприборов и проводки

Все электроприборы, провода рассчитаны на определенный срок эксплуатации. Срок службы того или иного прибора указан обычно в паспорте изделия. При этом, все электроприборы и проводка должны осматриваться:

• помещения с обычной средой — не реже, чем 1 раз в 2 года

• помещения с повышенной влажностью и температурой — 1 раз в год.

• УЗО необходимо тестировать 1 раз в месяц, нажав на кнопку «тест».

• 1 раз в году проверять затяжку контактов, соединенных винтовыми зажимами (в щитке, в розетках, куда включаются мощные электроприборы, в распределительных коробках.

На что нужно обращать внимание

• В выключателях могут отломаться пружинящие контактные пластины.

• В розетках ослабевают пружины, в результате контакты оплавляются.

• В щитках нагреваются или обгорают контакты.

• Автоматы защиты выходят из строя — не срабатывают.

• Винтовые зажимы, соединяющие провода со временем ослабевают.

Что входит в обслуживание:

• Вышедшие из строя выключатели и розетки ремонту не подлежат, они подлежат замене.

• Контакты на щитке необходимо периодически почистить от копоти и туго затянуть, при необходимости.

• На контактных поверхностях предохранителей и автоматических выключателей не должно быть пыли и окиси.

• Автоматы защиты с поврежденным корпусом или однажды отказавшие в работе, ремонту не подлежат, а подлежат замене.

• Электросчетчики не должны иметь повреждений клемм, корпуса.

• Воздушная линия проводки проверяется на наличие сколов, трещин, ожогов на изоляторах, а также состояние соединений.

• Тестируется работа всех электроприборов.

Стоимость материалов/работ

Чтобы подсчитать примерную стоимость монтажных работ вместе с материалом и оборудованием составьте смету, в которую следует включить к примеру:

• Провод для воздушной проводки

• Провод для внутренней проводки

• Распределительные коробки

• Подрозетники

• Выключатели одноклавишные

• Выключатели двухклавишные

• Розетки одинарные

• Розетки двойные

• УЗО

• Защитный автомат

• Электросчетчик

• Зажимы двухконтактные

• Зажимы четырехконтактные

• Электропечь

Назовем ориентировочные цены на типовые услуги по монтажу электрической проводки:

• Штробление стен под кабель — 400 руб/ п.м.

• Укладка кабеля в гофрированную трубу — 95 руб / п.м.

• Монтаж кабель-каналов — 105 руб / п.м.

• Укладка проводов в кабель-каналы — 45 руб/ п.м.

• Монтаж распределительного щита — 4000 руб /шт

Советы

Заземление и молниезащита

В вопросах заземления к каждому конкретному случаю необходимо подходить индивидуально. Организация заземления на отдельно взятом участке должна быть согласована с местными электросетями. Это связано с тем, что раньше электросети не рассчитывались на обустройство заземления в каждом частном доме. Дадим лишь общую информацию:

• Чтобы сделать заземление в отдельно стоящей бане нужно создать отдельный контур (очаг) защитного заземления.

• Молниезащита включает в себя:

  • токоотвод в сочетании с контуром заземления;
  • молниеприемник

• Молниезащита может быть стержневой или тросовой.

Стержневая молниезащита представляет собой металлический штырь, установленный на крыше дома, и соединенный с контуром заземления при помощи токоотвода.

Тросовая молниезащита представляет собой несколько штырей с натянутым между штырями тросом.

Вопросы безопасности

• Монтаж электропроводки производите только при полной уверенности, что силовые линии электропередачи отключены.

• Экономия на монтаже электропроводки — это экономия на собственной безопасности. В том числе это касается мелочевки — розеток, выключателей, распределительных коробок и т.д.

• Срок службы медной проводки рассчитан на более, чем 20—30 лет. Тем не менее, старайтесь схему электропроводки делать как можно проще, чтобы в случае необходимой замены участка электропроводки вы смогли сделать ремонт с меньшими потерями.



• После завершения монтажных работ совместно с представителями энергонадзора проведите испытание изоляционных свойств всех проводов и действие системы заземления.

• Через 1 месяц эксплуатации новой электропроводки необходимо еще раз подтянуть все винтовые соединения. Медная проводка ужимается и соединение ослабевает.

• Не допускайте соединение низковольтных и высоковольтных проводов в одном блоке питания.

• Сочетание осветительных и проводимых кабелей тоже не желательна

Типовые ошибки

• Неправильное размещение и соединение проводов



• Неправильный выбор проводов (недостаточная изоляция, сечение)

• Недостаточное расстояние между проложенным кабелем и деревянными установками. При монтаже электропроводки необходимо не забывать делать зазор между кабелем и деревянными конструкциями.

• Осветительные и проводимые кабеля соединяют вместе.

• Нельзя замуровывать в стену ящики и соединительные коробки, где соединены провода.

Распространенные вопросы

Как рассчитать освещенность помещения?

Для примерного расчета требуемой мощности светильников можно воспользоваться формулой P = p*S/N , где S — площадь помещения в кв.м., N — количество светильников, р — средний показатель удельной мощности на освещение, устанавливается в зависимости от назначения помещения. В банях этот показатель следующий:

• для ламп накаливания — 10—30 Вт/ кв.м.
• для галогеновых ламп — 23—27 Вт/ кв.м.
• для ламп дневного света — 6—8 Вт/ кв.м.

Пример:

Для лампы накаливания средний показатель удельной мощности примем — 20 Вт/кв.м, тогда, при площади в 15 кв.м. и количестве светильников — 3: 20*15/3 = 100 Вт

Следовательно, если в помещении площадью 15 кв.м вы решили установить 3 светильника, то каждый из них должен иметь мощность 100 Вт — это будет оптимальная освещенность.

Как правильно подключить УЗО

• Устанавливаем двухполюсный (ВА) автоматический выключатель (1)

• Контакты фазы и нуля заводим заводим в счетчик (2)

• Другие контакты выводятся к нагрузке, на схеме видно направление к УЗО.

• Подключаем противопожарное УЗО (3).

• Фазовый проводник разводится на (ВА) выключатели автоматические (5,6,12)

• Затем проводник направляется на дифференциальный автоматический выключатель (13)

• Следующие контактные соединения направляются на УЗО (7)

• Запитывают 3 автомата (8,9,10), которые отвечают за работу розеток (2,3,4)

• Аналогично выводятся проводники (15,16,17) для розеток (5,6,7)

• После противопожарного УЗО (3) закрепляем нулевой проводник на нулевую шину(4)

• От нулевой шины (4) проводник заводим на УЗО (7 и 14) и на дифференциальный автомат (13)

  Внимание! Нулевой проводник после диф.автомата идет непосредственно к нагрузке, а не на нулевую шину.

• От УЗО (7) нулевой проводник идет к шине (11). К ней же будут подключены нулевые проводники розеток (2,3,4)

• Аналогично подключен УЗО (14) к нулевым проводникам розеток (5,6,7)

  Внимание! Нулевые проводники освещения не нужно заводить через УЗО и контактные зажимы шин (11,18). Они должны быть заведены под контакты зажимов общей нулевой шины (4).

• Нулевая шина расположена в корпусе (20)

• Все проводники заземления под контактную шину (19)
