Как правильно разметить фундамент для бани. Можно ли сделать разметку своими руками?

Требования к грунту

Непригодные грунты

Однородный грунт

Неоднородный грунт

Глинистый грунт

Разметка площадки под фундамент

Раствор для ленточного фундамента

Как получить качественный бетон

Гидроизоляция фундамента

Видео: как разметить фундамент своими руками

Основная функция фундамента - принятие нагрузок конструкции бани и защита стен бани от грунтовой влаги.

При возведении фундамента под строительство бани сначала определяют тип грунта и возможные способы его укрепления, а также просчитывают возможные просадки и возможности возникновения оползня (близость грунтовых вод, расположение пластов под наклоном).

К началу

Требования к грунту

• не должен оползать и проседать
• не должен вспучиваться
• должен обладать хорошей несущей способностью и равномерной сжимаемостью по всей площади будущей бани

К началу

Непригодные грунты

• торфяники
• илистый грунт
• мелкий песок

Если нет возможности переместить место строительства бани и фундамента, то делается подушка из крупнозернистого песка слоем в 20 см, который трамбуется и поливается водой для уплотнения.

К началу

Видео: разметка участка под ленточный фундамент

Однородный грунт

Если грунт сухой и плотный, то можно смело возводить столбчатый фундамент. Самый простой способ – уложить природные камни параллельными плоскостями по углам бани, а также в местах стыковки внутренних стен с наружными. Между ними камни кладутся с расстоянием в 1 м друг от друга. На камни укладываются брусья, обработанные антисептиком или горячим битумом. Если вам удастся сложить камни единой лентой, то на них следует положить гидроизоляцию.

После этого нужно соорудить отмостку, которая защитит баню от проникновения дождевой воды. Для этого траншею, которая образовалась после того, как убрали почву, наполняют глиной. С помощью глины также заполняют щели между камнями, нижним венцом бани и грунтом. Если вам нужна отмостка подешевле и попроще, то подойдет глинощебеночная отмостка. Ширина такой отмостки составляет 0.5-1 м, учитывая уклон бани. Важно учесть, что отмостка должна быть шире на 20 см карнизного отвеса крыши бани. Для стока воды по краям нужно прорыть канавки.

К началу

Неоднородный грунт

Если на вашем участке попался участок с неоднородным влажным грунтом и неровной поверхностью, нужно возводить ленточный фундамент, утопив его на необходимую глубину. Перед реализацией такого типа фундамента нужно полностью извлечь растительный грунт и осуществить песчано-гравийную засыпку с уплотнением.

К началу

Глинистый грунт

Если вы возвели фундамент на грунте, склонном к вспучиванию и оставили его на зиму, не возведя стен и крыши, то существует большая вероятность его деформации. Если на вашем участке глинистый и суглинистый грунт, то фундамент возводят на специальной подушке из песка толщиной в 30 см. Подземную часть фундамента можно выполнять без опалубки на таких типах грунта. Зимой часто происходит вспучивание глинистых грунтов, а летом - оседание. Так, например, зимой баня может подняться вплоть до 10 см, а это непременно приведет к трещинам и перекосу. Есть хороший способ избежать этого.

Нужно закладывать фундамент в глубину на 50 см, так чтобы он находился ниже глубины промерзания грунта. Этого не всегда хватает, так как баня сама по себе является достаточно легким строением, и оно может быть вытолкнуто вместе с грунтом, который промерз. Поэтому нужно делать еще и противопучинную защиту.

Что это из себя представляет? Вокруг фундамента засыпается песок или мелкий гравий. Перед этим фундамент покрывается слоем солидола.

К началу

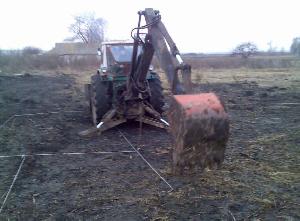

Разметка площадки под фундамент

• площадка ровная
• уклон на восток, юг или запад для стока дождевых вод
• снятие растительного слоя
• нанесение контура – ширина стен +10 см Инструменты для нанесения контура
• колышки длинной 50 см
• длинная веревка
• рулетка
• уровень
• прямоугольный треугольник с катетами 30 и 60 см из реек Нанесение контура
• выбрать начальный угол и вбить колышек
• надеть на него треугольник и отмерить две стены, после чего на пересечении осей стен на концах вбить колышки
• после этого треугольник переносится в противоположный угол бани и определяется местоположение последнего четвертого колышка, диагонали при этом должны быть равны (погрешность 2 см)
• На расстоянии 1-2 см от колышков устанавливается обноска (колышек с прибитыми на высоте 1,5 м от земли досками, высота может выбираться в зависимости от уровня полов в бане). Направление досок обноски должно быть параллельно стенам бани.
• Вбить гвозди в засечки, после чего натянуть шнур таким образом, чтобы он проходил над вбитыми в углы колышками. Можно натянуть оси, но после натяжки обязательно проверить их. Осевые линии переносятся на площадку с использованием отвеса. При переносе учитываются все необходимые отступы в сторону. Определяются контуры внутренней и наружной стороны фундамента. При выемке грунта его ссыпают в середину, чтобы потом разровнять и получить необходимый уровень по проекту. Для улучшения звукоизоляции стены бани делают непараллельными – отклонение 2-3 см на 1 м. Чтобы грунт не осыпался, между стенками траншеи устанавливаются щиты с распорками, которые убираются после окончания работ.

К началу

Раствор для ленточного фундамента для различных грунтов (УГВ – уровень грунтовых вод)

• Маловлажные, УГВ более 3 м. Цемент М100 : Известковое тесто (Глина) : Песок = 1 : 0.5 : 5
• Влажные, УГВ 1-3 м. Цемент М100 : Известковое тесто (Глина) : Песок = 1 : 0.3 : 3.5
• Перенасыщенный, УГВ менее 1 м. Цемент М150 = 1 : 2.5

К началу

Как получить качественный бетон

• Только технически чистый песок, вода и гравий
• Четко соблюдать соотношения – гравия в 1,5-2 раза больше воды, а ее – 60-75% цемента
• Зимой воду можно подогревать до 50 °С, а летом охлаждать для лучшего затвердевания
• Смешивать в бетономешалке в следующей последовательности: песок, сухой цемент – смешать, добавить гравий или щебень – смешать, залить водой. Чем лучше смешается – тем прочнее бетон.

Так как на фундамент воздействуют как грунтовые воды, так и атмосферные осадки, то должны быть обеспечены комплексная система водоотвода, горизонтальная и вертикальная гидроизоляция и дренаж.

К началу

Гидроизоляция может быть следующих видов:

• обмазочная гидроизоляция — изоляция с помощью битумно-полимерных, битумно-резиновых смесей или мастики;
• оклеенная гидроизоляция — оклеивание рулонными или пленочными материалами с помощью специальной водостойкой мастики. Её применение требует предварительной подготовки поверхностей (выравнивания, грунтовки, сушки);
• Проникающая гидроизоляция — наносится на внешнюю и наружную стороны фундамента, представляет собой цементную смесь, содержащую также кварцевый песок и активные добавки. Эти компоненты вступают в химическую реакцию с бетоном и образуют на поверхности фундамента кристаллические комплексы. В результате происходит заполнение пор и микротрещин, что обеспечивает герметизацию опорных конструкций.
